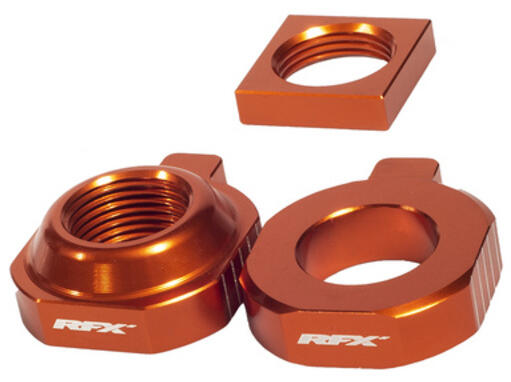

Az RFX Pro 2 hátsó tengelyállító blokkok (narancssárga) KTM SX85 13>On modellekhez tervezve lettek, hogy gyorsítsák és javítsák a kerékcsere folyamatát könnyű felszereléssel és pontosabb igazítással.

A Pro Series Axle Blocks CNC megmunkáltak 7075-es repülőgép minőségű alumíniumból. A blokkok jellemzői:

- Lézerrel gravírozott RFX logó
- CNC 7075 repülőgép minőségű alumínium
- Könnyedség érdekében CAD tervezésű profil
- Szorosabb toleranciák jobb illeszkedésért
- Mindkét oldalon igazítási skálák a pontosság érdekében
- Színes eloxálás a gyári motoros megjelenésért

Felszerelési utasítások:

1. Kezdd a motor felállványon, a hátsó kerék felemelve a földről.
2. Oldd meg a hátsó tengely anyáját és távolítsd el a tengelyt.
3. Emeld fel a lánckereket és távolítsd el a hátsó keréket.
4. Távolítsd el a régi tengelyblokkokat.
5. Távolítsd el a régi tengelyblokk csavarokat.
6. Távolítsd el a tengelyt a tengelyblokkból (csak KTM esetében), ehhez esetleg szükség lehet hőre és egy fogóra, ügyelj arra, hogy ne sértsd meg a tengelyt.
7. Szereld vissza a tengelyt az új tengelyblokkba (csak KTM esetében), ügyelj arra, hogy piros menetragasztót használj.
8. Tisztítsd meg a lengőkart, hogy tiszta és szennyeződésmentes legyen.
9. Vegyél fel a RFX Axle Blocks blokkokat és helyezd a lengőkarra, ügyelve az igazításra és a csavarok helyzetére.
10. Tisztítsd meg a tengelyt és a tengely anyát.
11. Kenj vízálló zsírt a tengelyre és a keréktámaszokra.
12. Emeld fel a keréket a helyére és erősítsd vissza a láncot.
13. Helyezd be a tengelyt teljesen és erősítsd vissza a tengely anyát, ne húzd meg teljesen.
14. Igazítsd a kerék négyzetesen a tengelyblokkok segítségével, és állítsd be a lánc megfelelő feszességét (a megfelelő feszességért ellenőrizd az üzemeltetői kézikönyvet).
15. Húzd meg a tengely anyát a megfelelő nyomatékkal az üzemeltetői kézikönyv szerint.
